Czym jest dyfrakcja? Ugięcie fali, które wyjaśnia świat wokół nas

Czy zastanawiałeś się kiedyś, dlaczego słyszysz dźwięk osoby mówiącej zza rogu, mimo że jej nie widzisz? Albo dlaczego płyta CD mieni się wszystkimi kolorami tęczy? Odpowiedzią na te i wiele innych zagadek jest fascynujące zjawisko fizyczne dyfrakcja. Zrozumienie dyfrakcji pozwala nam nie tylko lepiej pojmować otaczający nas świat, ale także projektować zaawansowane technologie.

Czym jest dyfrakcja? Zrozum zjawisko ugięcia fali

Dyfrakcja, nazywana również ugięciem fali, to fundamentalne zjawisko fizyczne, które polega na zmianie kierunku rozchodzenia się fali, gdy napotyka ona na przeszkodę lub przechodzi przez otwór. Nie jest to jedynie odbicie czy załamanie, ale raczej zdolność fali do "omijania" przeszkód i rozprzestrzeniania się w obszarach, które zgodnie z prostymi prawami optyki geometrycznej powinny być zacienione. To właśnie dzięki dyfrakcji możemy słyszeć dźwięki zza ściany, a światło potrafi tworzyć skomplikowane wzory, gdy przechodzi przez wąskie szczeliny.

Ugięcie fali, czyli o co w tym wszystkim chodzi?

W swojej istocie dyfrakcja to nic innego jak zdolność fali do rozprzestrzeniania się za krawędzią przeszkody. Wyobraź sobie falę wodną, która napotyka na palik wbity w dno. Zamiast po prostu zatrzymać się lub odbić, fala ugina się wokół palika, a za nim woda nadal faluje. Podobnie dzieje się ze światłem czy dźwiękiem. Fala, uderzając w przeszkodę, nie tworzy ostrego cienia, lecz rozmywa się na jej krawędziach, wnikając w obszar "cienia geometrycznego". To właśnie to "rozmycie" i zmiana kierunku są kluczowe dla zrozumienia dyfrakcji.

Dlaczego dyfrakcja przeczy prostym zasadom? Odstępstwo od optyki geometrycznej

Dla wielu osób, zwłaszcza tych, którzy mieli do czynienia z podstawami fizyki, zasady optyki geometrycznej są intuicyjne światło rozchodzi się po liniach prostych, tworząc ostre cienie. Dyfrakcja jest jednak wyraźnym odstępstwem od tych prostych reguł. Pokazuje, że światło (i inne fale) nie zawsze podąża idealnie prostymi ścieżkami. Zamiast tego, w pewnych warunkach, fale wykazują bardziej złożone zachowanie, co jest bezpośrednim dowodem na ich falową naturę. Optyka geometryczna jest jedynie przybliżeniem, które sprawdza się, gdy długość fali jest znacznie mniejsza niż rozmiary przeszkód.

Kluczowy warunek: Kiedy rozmiar przeszkody ma znaczenie?

Choć dyfrakcja występuje zawsze, jej efekty są najbardziej widoczne i znaczące, gdy spełniony jest pewien kluczowy warunek. Zjawisko to staje się wyraźne, gdy rozmiar przeszkody lub otworu, przez który przechodzi fala, jest porównywalny z długością fali. Jeśli długość fali jest znacznie mniejsza niż przeszkoda, ugięcie jest minimalne i trudne do zaobserwowania (stąd wrażenie prostoliniowego rozchodzenia się światła w codziennych sytuacjach). Natomiast, gdy przeszkoda jest bardzo mała lub otwór bardzo wąski w stosunku do długości fali, ugięcie jest bardzo silne, a fala rozchodzi się niemal kulisto. To właśnie dlatego fale dźwiękowe (o długościach rzędu metrów) łatwo uginają się na rogach budynków, podczas gdy światło (o długościach rzędu nanometrów) tworzy ostre cienie.

Jak działa dyfrakcja? Mechanizm ugięcia fali

Aby w pełni zrozumieć, jak dochodzi do ugięcia fali, musimy zagłębić się w jej mechanizm. Podstawą wyjaśnienia dyfrakcji jest zasada Huygensa, która pozwala nam przewidzieć, jak fala będzie się rozchodzić po napotkaniu przeszkody. To właśnie dzięki niej możemy wizualizować, w jaki sposób z pozoru prosta fala potrafi "obejść" przeszkodę i kontynuować swoją podróż.

Zasada Huygensa: Każdy punkt staje się nowym źródłem fali

Zasada Huygensa, sformułowana przez holenderskiego fizyka Christiaana Huygensa, jest kamieniem węgielnym teorii fal. Mówi ona, że każdy punkt czoła fali, do którego dotrze zaburzenie, można traktować jako źródło nowej fali kulistej, nazywanej falą cząstkową lub elementarną. Czoło fali w późniejszej chwili jest obwiednią wszystkich tych fal cząstkowych. Gdy fala napotyka przeszkodę lub otwór, tylko te punkty czoła fali, które nie są zasłonięte, stają się źródłami fal cząstkowych. Te fale rozchodzą się we wszystkich kierunkach, a ich suma tworzy nowy kształt fali, który ugiął się na przeszkodzie.

Nakładanie się fal wtórnych: Jak powstaje obraz dyfrakcyjny?

Kiedy fale cząstkowe, powstałe zgodnie z zasadą Huygensa, rozchodzą się z każdego punktu otworu lub krawędzi przeszkody, zaczynają się na siebie nakładać. Ten proces nakładania się fal nazywamy interferencją. W zależności od tego, czy fale spotykają się w tej samej fazie (wzmocnienie) czy w przeciwnej fazie (wygaszenie), tworzą one charakterystyczny wzór. Obraz dyfrakcyjny to właśnie wynik interferencji niezliczonej liczby fal cząstkowych. Zazwyczaj obserwujemy go jako serię jasnych i ciemnych prążków (maksimów i minimów) na ekranie, które są dowodem na falową naturę światła i innych zjawisk.

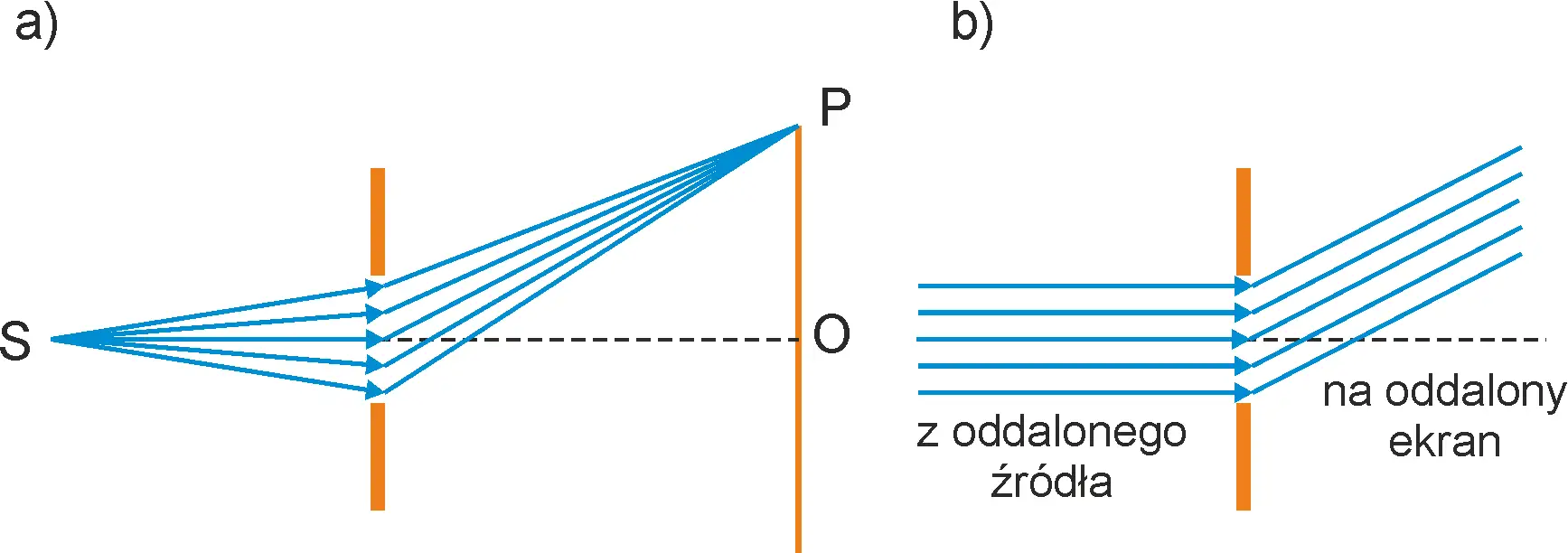

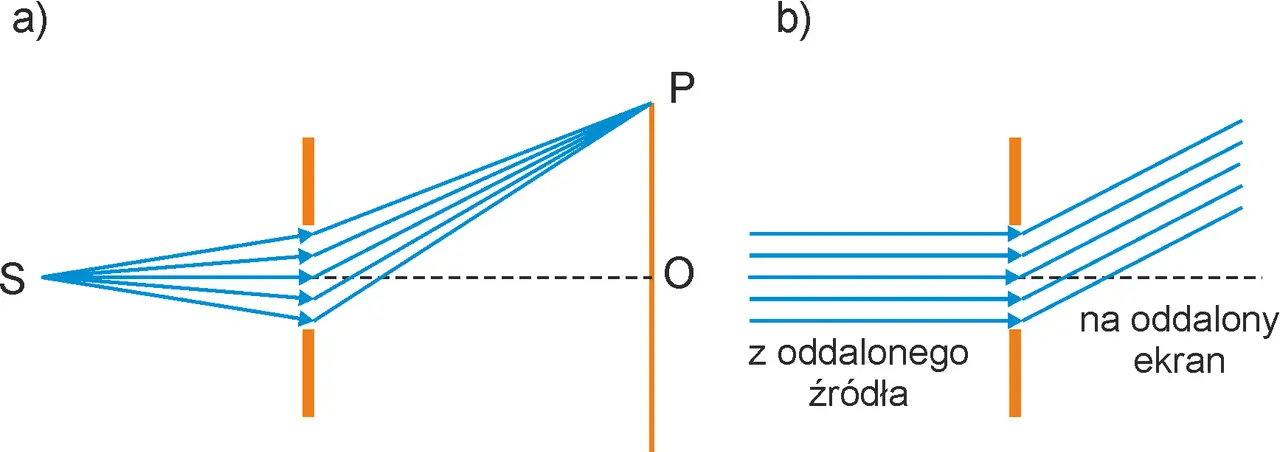

Dyfrakcja Fresnela a Fraunhofera: Dwa oblicza tego samego zjawiska

W zależności od odległości źródła światła i ekranu obserwacyjnego od przeszkody, wyróżniamy dwa główne typy dyfrakcji, które opisują nieco inne warunki geometryczne.

Dyfrakcja Fresnela (nazywana również dyfrakcją bliskiego pola) występuje, gdy źródło fali i ekran obserwacyjny znajdują się w stosunkowo niewielkiej odległości od przeszkody lub otworu. W tym przypadku promienie świetlne padające na przeszkodę nie są równoległe, a czoła fal są zakrzywione. Obrazy dyfrakcyjne Fresnela są zazwyczaj bardziej złożone i trudniejsze do obliczenia analitycznie, charakteryzując się brakiem ostrych krawędzi i skomplikowanymi wzorami.

Z kolei dyfrakcja Fraunhofera (dyfrakcja dalekiego pola) zachodzi, gdy źródło fali i ekran są bardzo daleko od przeszkody. W praktyce oznacza to, że fale padające na przeszkodę można uznać za płaskie (promienie równoległe), a fale po przejściu przez przeszkodę są również obserwowane w "nieskończoności" (lub po przejściu przez soczewkę skupiającą). Obrazy dyfrakcyjne Fraunhofera są prostsze i łatwiejsze do analizy matematycznej, często składając się z wyraźnych, ostrych prążków. To właśnie ten typ dyfrakcji jest najczęściej omawiany w kontekście siatek dyfrakcyjnych czy pojedynczych szczelin.

Jakie fale ulegają dyfrakcji? Od dźwięku po światło i materię

Dyfrakcja nie jest zjawiskiem zarezerwowanym wyłącznie dla światła. Wręcz przeciwnie, jest to uniwersalna właściwość wszystkich fal. Niezależnie od tego, czy mówimy o falach mechanicznych, elektromagnetycznych, czy nawet o falach materii, każda z nich wykazuje zdolność do ugięcia, o ile spełnione są odpowiednie warunki.

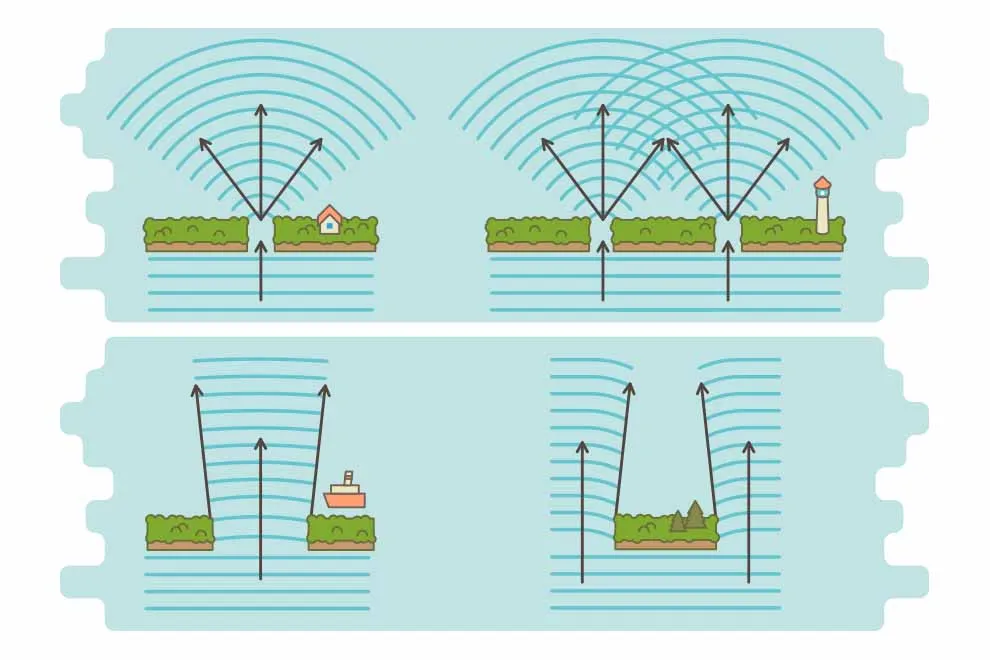

Fale na wodzie i dźwięk: Dyfrakcja, której doświadczasz na co dzień

Najłatwiejszymi do zaobserwowania przykładami dyfrakcji w życiu codziennym są fale mechaniczne. Fale na wodzie doskonale ilustrują to zjawisko wystarczy wrzucić kamień do stawu i obserwować, jak fale rozchodzą się, a następnie uginają na brzegach czy wokół wystających obiektów. Podobnie jest z falami dźwiękowymi. Ich długości (od kilku centymetrów do kilkunastu metrów) są często porównywalne z rozmiarami przeszkód, takich jak drzwi, ściany czy budynki. To właśnie dlatego, stojąc za rogiem budynku, możemy słyszeć rozmowę toczącą się po drugiej stronie, mimo że nie widzimy rozmawiających osób. Dźwięk po prostu ugina się na krawędzi budynku, docierając do naszych uszu. To zjawisko jest kluczowe w akustyce architektonicznej, gdzie projektanci sal koncertowych muszą brać pod uwagę dyfrakcję, aby zapewnić równomierne rozchodzenie się dźwięku.

Fale elektromagnetyczne: Od światła widzialnego po fale radiowe

Dyfrakcja jest również charakterystyczna dla wszystkich fal elektromagnetycznych, obejmujących szerokie spektrum od fal radiowych, przez mikrofale, podczerwień, światło widzialne, ultrafiolet, promieniowanie rentgenowskie, aż po promieniowanie gamma. Światło widzialne, choć jego długość fali jest bardzo mała (rzędu setek nanometrów), również ulega dyfrakcji. Efekty te są widoczne, gdy światło przechodzi przez bardzo wąskie szczeliny, na krawędziach żyletki, czy na powierzchni płyt CD. Fale radiowe, mające znacznie większe długości fal (od milimetrów do kilometrów), bardzo łatwo ulegają dyfrakcji na budynkach i wzniesieniach terenu, co pozwala na odbiór sygnału radiowego nawet w miejscach, które nie są w bezpośredniej linii widzenia nadajnika. Dyfrakcja promieniowania rentgenowskiego na kryształach jest z kolei podstawą krystalografii, potężnej techniki badawczej.

Fale materii: Zaskakujący świat mechaniki kwantowej

Być może najbardziej zaskakującym aspektem dyfrakcji jest jej występowanie w świecie mechaniki kwantowej. Zgodnie z dualizmem korpuskularno-falowym, cząstki materii, takie jak elektrony, protony, neutrony, a nawet całe atomy i cząsteczki, wykazują właściwości falowe. Oznacza to, że w odpowiednich warunkach mogą one również ulegać dyfrakcji. Eksperymenty Davissona i Germera (1927) oraz G.P. Thomsona (1927) potwierdziły falową naturę elektronów, pokazując, że wiązka elektronów ulega dyfrakcji po przejściu przez kryształ, podobnie jak promienie rentgenowskie. To odkrycie było przełomowe i stanowiło jeden z kluczowych dowodów na prawdziwość mechaniki kwantowej, otwierając drogę do rozwoju mikroskopów elektronowych i innych zaawansowanych technologii.

Dyfrakcja a interferencja: kluczowe różnice i związki

Dyfrakcja i interferencja to dwa zjawiska falowe, które są ze sobą ściśle powiązane i często występują jednocześnie, co prowadzi do ich mylenia. Ważne jest jednak, aby zrozumieć zarówno ich indywidualne definicje, jak i to, jak się wzajemnie uzupełniają, tworząc złożone obrazy falowe.

Interferencja: Ogólna zasada nakładania się fal

Interferencja to ogólniejsze zjawisko, które polega na nakładaniu się dwóch lub więcej fal. Aby interferencja była wyraźna i prowadziła do powstania stabilnego wzoru, fale muszą być spójne, czyli muszą mieć stałą różnicę faz. Kiedy fale się nakładają, ich amplitudy sumują się. Jeśli spotykają się w tej samej fazie, dochodzi do wzmocnienia (interferencja konstruktywna), a jeśli w przeciwnych fazach, do osłabienia lub całkowitego wygaszenia (interferencja destruktywna). Klasycznym przykładem jest eksperyment Younga z dwiema szczelinami, gdzie fale z dwóch źródeł interferują, tworząc na ekranie naprzemienne jasne i ciemne prążki.

Dyfrakcja jako szczególny przypadek interferencji

Choć interferencja i dyfrakcja są różnymi pojęciami, dyfrakcję można traktować jako szczególny przypadek interferencji. Dzieje się tak, ponieważ obraz dyfrakcyjny powstaje w wyniku interferencji fal cząstkowych (wtórnych), które emitowane są z każdego punktu czoła fali przechodzącej przez otwór lub uginającej się na przeszkodzie, zgodnie z zasadą Huygensa. Innymi słowy, dyfrakcja to interferencja wielu fal pochodzących z ciągłego rozkładu źródeł. W eksperymencie z dwiema szczelinami obserwujemy oba zjawiska jednocześnie: światło ulega dyfrakcji na każdej szczelinie z osobna, a następnie fale pochodzące z obu szczelin interferują ze sobą, tworząc złożony wzór dyfrakcyjno-interferencyjny.

Jasne i ciemne prążki: Czym są warunki wzmocnienia i wygaszenia fali?

Wzory dyfrakcyjne i interferencyjne charakteryzują się występowaniem jasnych i ciemnych prążków, które są wynikiem wzmocnienia lub wygaszenia fal. Warunki ich powstawania są następujące:

• Wzmocnienie (prążek jasny, maksimum): Występuje w miejscach, gdzie fale (cząstkowe w przypadku dyfrakcji, lub z różnych źródeł w przypadku interferencji) spotykają się w tej samej fazie. Oznacza to, że grzbiet jednej fali nakłada się na grzbiet drugiej, a dolina na dolinę. Warunkiem wzmocnienia jest, aby różnica dróg optycznych (czyli różnica w odległościach, jakie pokonały fale od swoich źródeł do danego punktu) była równa całkowitej wielokrotności długości fali (np. 0, λ, 2λ, 3λ...).
• Wygaszenie (prążek ciemny, minimum): Ma miejsce tam, gdzie fale spotykają się w przeciwnych fazach, wzajemnie się znosząc. Grzbiet jednej fali nakłada się na dolinę drugiej. Warunkiem wygaszenia jest, aby różnica dróg optycznych była równa nieparzystej wielokrotności połówki długości fali (np. λ/2, 3λ/2, 5λ/2...).

Dyfrakcja w praktyce: codzienne przykłady i zastosowania

Dyfrakcja, choć brzmi jak skomplikowane zjawisko fizyczne, jest obecna w naszym życiu codziennym w wielu zaskakujących formach. Od prostych obserwacji po złożone zjawiska atmosferyczne, dyfrakcja nieustannie wpływa na to, jak postrzegamy świat.

Tęczowe kolory na płycie CD: Codzienny przykład siatki dyfrakcyjnej

Jednym z najbardziej powszechnych i pięknych przykładów dyfrakcji, z którym każdy z nas miał do czynienia, są tęczowe barwy widoczne na powierzchni płyty CD lub DVD. Te kolory nie pochodzą od barwników, lecz są efektem ugięcia światła. Powierzchnia płyty pokryta jest gęsto zapisanymi ścieżkami danych, które działają jak miniaturowa siatka dyfrakcyjna odbiciowa. Kiedy światło białe (składające się z wielu długości fal) pada na te mikroskopijne rowki, ugina się pod różnymi kątami w zależności od swojej długości fali. W rezultacie poszczególne barwy składowe światła białego ulegają rozszczepieniu, tworząc efekt tęczy, który widzimy jako mieniące się kolory. To samo zjawisko można zaobserwować na hologramach czy niektórych kartach kredytowych.

Zjawiska w atmosferze: Efekt halo i kolorowe chmury

Dyfrakcja odgrywa również rolę w powstawaniu niektórych zjawisk optycznych w atmosferze. Chociaż halo wokół Słońca lub Księżyca jest głównie wynikiem załamania światła na kryształkach lodu, dyfrakcja również przyczynia się do powstawania niektórych typów halo i innych efektów, takich jak wieńce (corona) wokół Słońca lub Księżyca. Wieniec to mniejszy, bardziej kolorowy pierścień niż halo, powstający w wyniku dyfrakcji światła na małych kropelkach wody lub kryształkach lodu w chmurach. W niektórych przypadkach, gdy chmury składają się z bardzo jednorodnych cząstek, możemy zaobserwować również iryzację chmur, czyli kolorowe, tęczowe obrzeża chmur, będące wynikiem interferencji i dyfrakcji światła.

Granice widzenia: Jak dyfrakcja ogranicza rozdzielczość mikroskopów i teleskopów

Dyfrakcja, choć fascynująca, stanowi również fundamentalne ograniczenie dla naszej zdolności do obserwacji bardzo małych lub bardzo odległych obiektów. Zjawisko to ogranicza zdolność rozdzielczą przyrządów optycznych, takich jak mikroskopy i teleskopy. Kiedy światło przechodzi przez soczewkę lub otwór, ulega dyfrakcji, tworząc na obrazie nie idealnie ostre punkty, lecz tzw. krążki Airy'ego jasne plamki otoczone koncentrycznymi pierścieniami. Dwa punkty mogą być rozróżnione jako oddzielne obiekty tylko wtedy, gdy ich krążki Airy'ego są wystarczająco oddalone. Im mniejsza apertura soczewki i im dłuższa długość fali światła, tym większy krążek Airy'ego, a co za tym idzie, tym gorsza rozdzielczość. To właśnie dyfrakcja sprawia, że nie możemy zobaczyć atomów za pomocą mikroskopu optycznego, a teleskopy mają swoje fundamentalne limity w rozróżnianiu odległych gwiazd.

Jak technologia wykorzystuje i mierzy się z dyfrakcją?

Zrozumienie dyfrakcji nie jest jedynie kwestią akademicką; ma ono ogromne znaczenie praktyczne. Technologia zarówno wykorzystuje dyfrakcję jako potężne narzędzie badawcze, jak i musi mierzyć się z jej ograniczeniami, zwłaszcza w dążeniu do miniaturyzacji i precyzji.

Siatka dyfrakcyjna: Narzędzie do analizy światła i badania gwiazd

Jednym z najważniejszych zastosowań dyfrakcji jest siatka dyfrakcyjna. Jest to przyrząd optyczny składający się z dużej liczby równoległych, bardzo gęsto rozmieszczonych szczelin lub rys (np. tysiące rys na milimetr). Siatki dyfrakcyjne są kluczowym elementem spektroskopów urządzeń służących do analizy składu chemicznego substancji poprzez badanie ich widma świetlnego. Światło, przechodząc przez siatkę, ulega dyfrakcji i interferencji, rozszczepiając się na barwy składowe w znacznie bardziej precyzyjny sposób niż pryzmat. Dzięki temu możemy identyfikować pierwiastki w próbkach laboratoryjnych, a także badać skład chemiczny i temperaturę odległych gwiazd, analizując światło, które do nas dociera. Jak już wspomniałem, powierzchnia płyty CD działa jak siatka dyfrakcyjna odbiciowa, choć znacznie mniej precyzyjna.

Krystalografia rentgenowska: Jak dyfrakcja pozwoliła odkryć strukturę DNA?

Dyfrakcja promieni rentgenowskich jest podstawą krystalografii rentgenowskiej niezwykle potężnej techniki badawczej, która zrewolucjonizowała chemię, biologię i materiałoznawstwo. Promienie rentgenowskie, o długościach fal porównywalnych z odległościami między atomami w kryształach, ulegają dyfrakcji na regularnej strukturze atomowej kryształu. Powstający wzór dyfrakcyjny (tzw. dyfraktogram) zawiera informacje o przestrzennym ułożeniu atomów. To właśnie dzięki tej technice, a w szczególności słynnym zdjęciom dyfrakcyjnym Rosalind Franklin, James Watson i Francis Crick byli w stanie odkryć strukturę podwójnej helisy DNA w 1953 roku, co jest jednym z największych osiągnięć nauki XX wieku. Krystalografia rentgenowska jest nadal szeroko stosowana do badania struktury białek, leków i nowych materiałów.

Akustyka i audio: Projektowanie sal koncertowych i głośników

Zrozumienie dyfrakcji fal dźwiękowych jest absolutnie kluczowe w dziedzinie akustyki architektonicznej i projektowania systemów audio. Architekci i akustycy muszą brać pod uwagę, jak dźwięk będzie się uginał na krawędziach ścian, kolumn, balkonów i innych elementów w salach koncertowych, teatrach czy studiach nagraniowych. Odpowiednie ukształtowanie powierzchni pozwala na kontrolowane rozchodzenie się dźwięku, eliminując niepożądane echa i zapewniając równomierne nagłośnienie. Podobnie, w konstrukcji głośników, dyfrakcja wpływa na charakterystykę kierunkową dźwięku, zwłaszcza w zakresie wysokich częstotliwości. Projektanci muszą optymalizować kształt obudowy i umiejscowienie przetworników, aby zminimalizować niekorzystne efekty dyfrakcji i uzyskać jak najbardziej naturalne brzmienie.

Przeczytaj również: Efekt Dopplera: Od syreny po kosmos jak działa i gdzie go spotkasz?

Wyzwania w mikroelektronice: Dyfrakcja jako przeszkoda w miniaturyzacji

W dziedzinie mikroelektroniki, gdzie dążenie do coraz mniejszych rozmiarów komponentów jest nieustanne, dyfrakcja stanowi poważne wyzwanie. Produkcja mikroprocesorów i innych układów scalonych polega na litografii procesie "drukowania" miniaturowych wzorów na płytkach krzemowych za pomocą światła. Jednakże, gdy rozmiary elementów układu zbliżają się do długości fali używanego światła (zazwyczaj ultrafioletowego), dyfrakcja powoduje rozmycie wzorów, uniemożliwiając tworzenie jeszcze mniejszych i bardziej precyzyjnych struktur. Inżynierowie muszą stosować zaawansowane techniki optyczne, takie jak optyka immersyjna czy fotomaski z korekcją fazową, aby przeciwdziałać efektom dyfrakcji i kontynuować trend miniaturyzacji, który napędza rozwój technologii komputerowych.
